技術特性
工作：
帶先導開啟平衡閥用于控制超越負載工況。油液從②口到①口單向自由流動；油液經直動，先導輔助從①口溢流到②口，③口是溢流輔助控制口，按控制比降低溢流功能的有效設定值。
特性：
1、最大設定壓力至少為最大負載壓力的1.3 倍。
2、完全釋壓情況下，設定低于14bar。
3、②口的背壓按“控制比+1”的倍數加到溢流閥的設定值上即增加值=(1+ 控制比)× 壓力值。
4、標準設定時, 閉合壓力值大于設定壓力值的85%；低于標準設定, 則閉合壓力值的百分比相應降低。
5、工廠的設定是指當溢流閥開啟（流量為30cc/min）時的壓力。
-

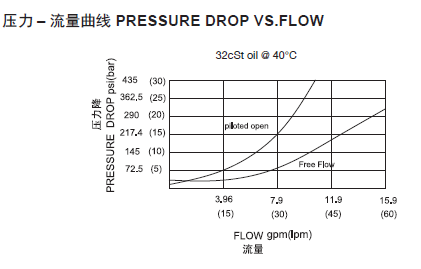

技術曲線
-
技術參數
流量請查看《壓力-流量曲線圖》插孔SUN T-11A過濾參考《油液清潔度》最大設定值280 bar最大負載215 bar內泄漏5 drops/min(滴/分).控制比4.5:1溫度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)閥塊材料6061-T6鋁,允許使用最大壓力207bar 鋼和球鐵允許使用最大壓力350bar -
