技術特性
工作:
當在①口的壓力超過開啟壓力，①到②開啟；在反方向，②到①關閉；
當液控口③壓力達到一定時，錐閥芯關閉，①和②不通，液控活塞面積與錐閥座面積
比為 1.8:1。
-

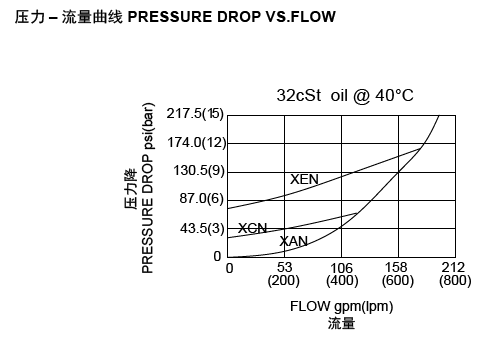

技術曲線
-
技術參數
工作壓力350bar流量請查看《壓力-流量曲線圖》插孔SUN T-19A過濾參考《油液清潔度》最大工作壓力A=0.3bar
B=1.0bar
C=2.0bar
D=3.5bar
E=5.0bar
F=7.0bar
G=10.5bar內泄漏2 drops/min.(滴/分) max. at 350bar控制比1.8:1溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度) -
文件下載
PDF文件 -
相關輔件
