技術特性

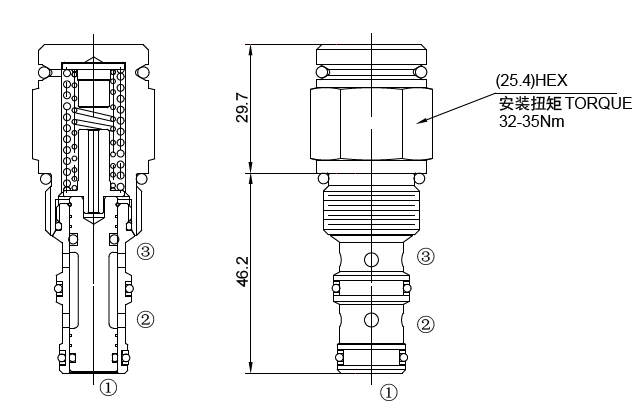

工作：
在初始位置（無液控）時，此閥允許油液從③到②雙向流動，此閥彈簧腔通大氣，閥內
彈簧腔與內部油路用O 形圈密封。當遠端信號到達①口時，閥芯移動，③到②雙向閉合。
由于此閥彈簧腔通大氣，所有油口勻可以加載全壓力，而不影響所需的液控壓力。
-

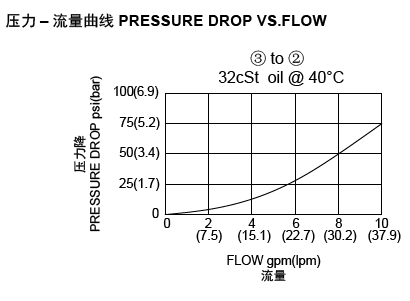

技術曲線
-
技術參數
工作壓力240bar流量請查看《壓力-流量曲線圖》插孔10-3過濾參考《油液清潔度》內泄漏82cc/min.（毫升/分）max. at 240bar先導口壓力要求閥芯完全換向(To Full Spool Shift):
采用4.1bar彈簧（for 4.1bar spring）: 4.7bar
采用7.6bar彈簧（for 7.6bar spring）: 8.6bar溫度-40oF to +250oF(-40oC to +120oC)線圈額定負載6061-T6鋁，允許使用最大壓力207bar 鋼和球鐵允許使用最大壓力350bar油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度) -
