技術特性
工作:
液體從①口到②口自由流動，直到壓力上升到符合所選閥的設置壓力，允許通過①口溢流到油箱。
結合溢流閥（直動）的典型功能和單向閥的補油功能。直動式和特殊設計使閥芯快速打開和關閉。
注意：為了得到良好的防泄漏性能，使用可活動的閥座作為制造工具來制造型腔基座。要運用扭
矩:4.5±2Nm 調節。
-

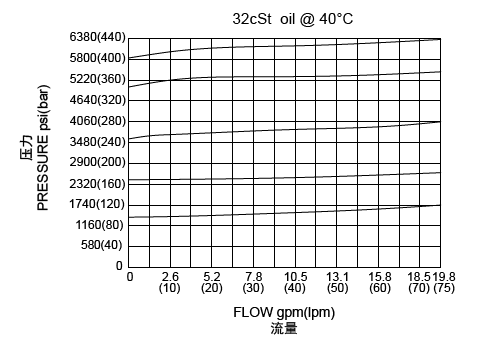

技術曲線
-
技術參數
工作壓力420bar流量請查看《壓力-流量曲線圖》插孔VH003過濾參考《油液清潔度》內泄漏15 drops/min.(滴/分) max. to 80% of nominal setting彈簧調壓范圍20 to 100 bar;
101 to 170 bar;
171 to 250 bar;
251 to 350 bar;
351 to 420 bar;溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar -
