技術特性

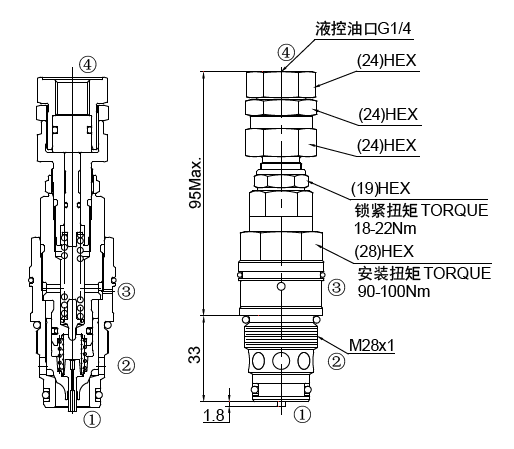

工作：
閥體①口和②口不通，直到①口壓力超過設定壓力且打開先導閥芯。這樣，先導閥芯
引起主閥芯兩端壓力差的變化，壓力差達到一定時，①口和②口互通。當②口的壓力
比①口壓力高出2.0bar 以上時，②到①打開，油液從②流向①，補油功能通常在系統
液壓不足時進行補充。
油口③的壓力直接1:1 疊加到溢流閥設定值上，并且不能超過50bar。
當④口外接控制油液，控制活塞受到壓力，從而增加調壓彈簧的預壓力和系統的最大
設定壓力。
-

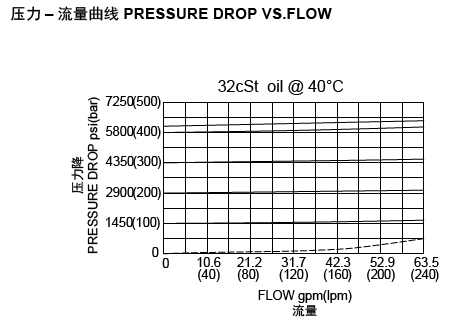

技術曲線
-
技術參數
工作壓力420bar流量請查看《壓力-流量曲線圖》插孔Rexroth-HC過濾參考《油液清潔度》內泄漏10 drops/min. (10滴/分) max. to 80% of nominal setting溫度-40oF to +250oF(-40oC to +120oC）油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度）閥塊材料鋼和球鐵允許使用最大壓力350bar -
