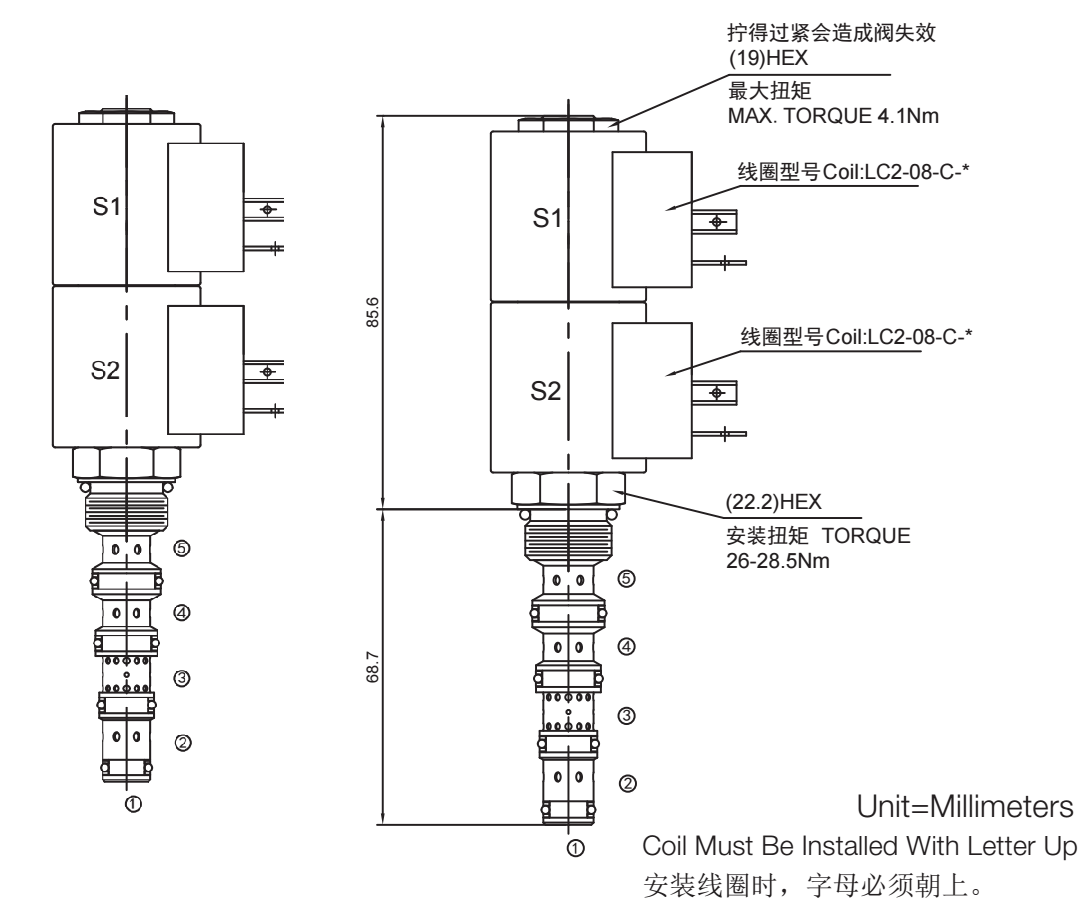

技術特性
失電時，負載敏感口①口與③口互通，②、④、⑤口均關閉。
當線圈 S1 得電時，允許油液⑤口到②口，④口到③口流動。
當線圈 S2 得電時，允許油液⑤口到④口，②口到③口流動。
當閥芯處于切換后位置時（即線圈得電時），負載敏感口①口與⑤口互通。
-

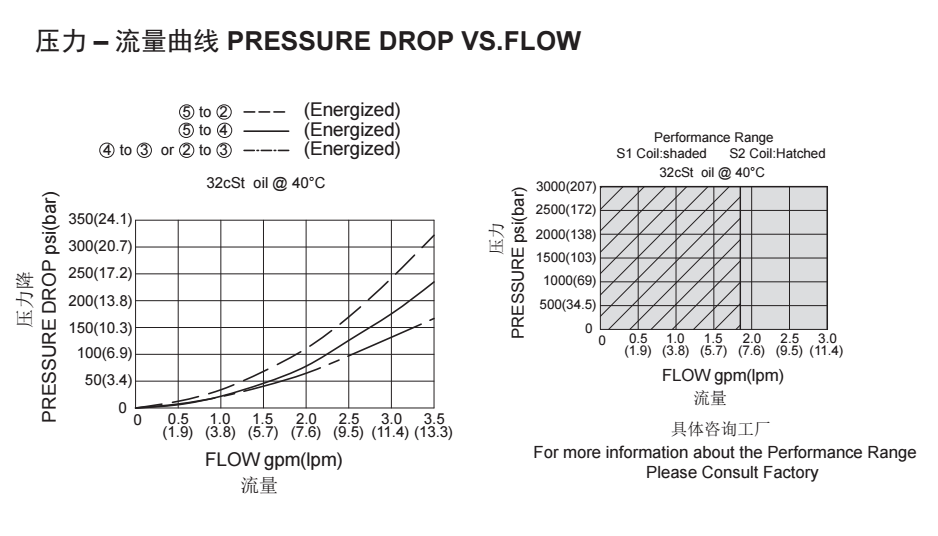

技術曲線
-
技術參數
工作壓力207bar流量請查看《壓力-流量曲線圖》插孔08-5過濾參考《油液清潔度》內泄漏197 ml/min.(毫升/分) max. at 207bar溫度-40oF to +212oF(-40oC to +100oC)線圈額定負載Continuous from 85% to 115% of nominal voltage(連續工作電壓)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)閥塊材料6061-T6鋁,允許使用最大壓力207Bar -
文件下載
PDF文件 -
相關輔件
線圈
