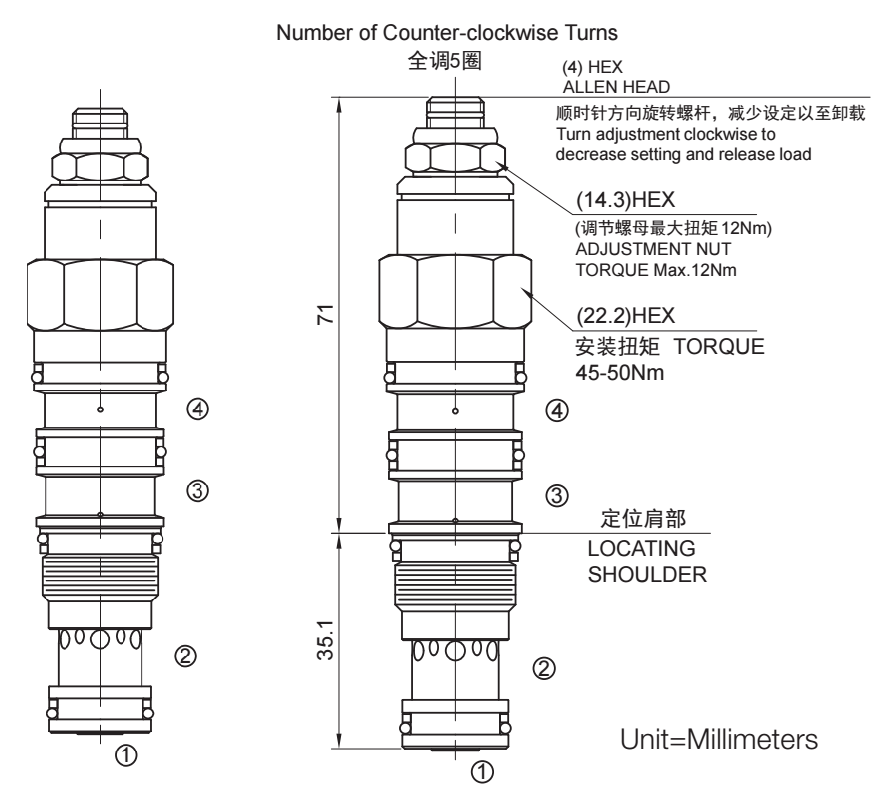

技術特性
工作
帶先導協助開啟的帶外接口型平衡閥用于控制超馳負載工況。油液從②口到①口單向
自由流動；油液經直動，先導輔助從①口溢流到②口，③口是溢流輔助控制口，按控
制比降低溢流功能的有效設定值。因彈簧腔通外接口（④口），所以②口的背壓不會
影響閥的設定值。
特性
? 最大設定壓力至少為最大負載壓力的 1.3 倍。
? ④口的壓力按“控制比 +1”的倍數加到溢流閥的設定值上即增加值 =（1+ 控制比）×壓力值。
? 標準設定時，閉合壓力值大于設定壓力值的 85%；低于標準設定，則閉合壓力值的百分比相應降低。
? 工廠的設定是指當溢流閥開啟（流量為 30cc/min）時的壓力。
-

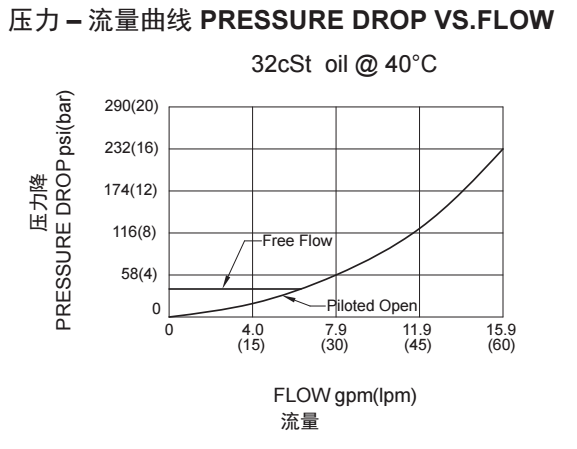

技術曲線
-

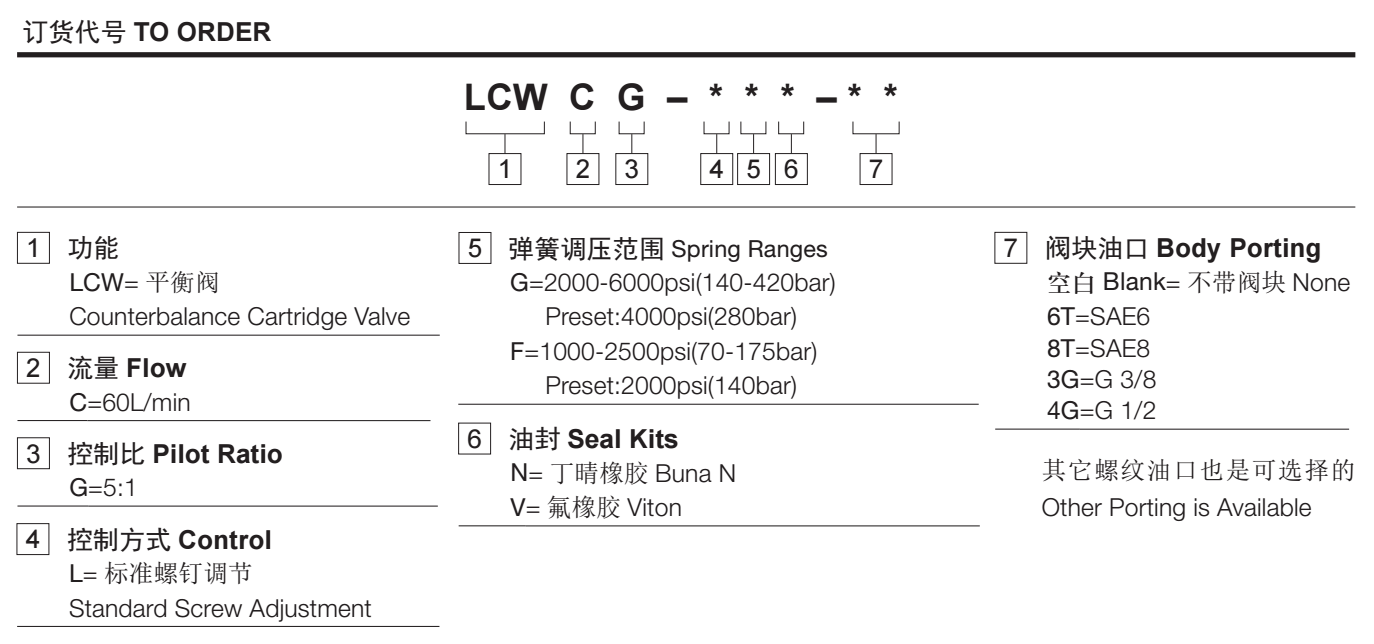

技術參數
流量請查看《壓力-流量曲線圖》插孔SUN T-21A過濾參考《油液清潔度》最大設定值420bar最大負載320bar單向閥開啟壓力2.8bar內泄漏5 drops/min(滴/分)控制比5:1溫度-40oF to +250oF (-40 oC to +120 oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)閥塊材料6061-T6鋁,允許使用最大壓力207Bar 鋼和球鐵允許使用最大壓力350Bar
-
