LPUV-10-3C

PDF下載

描述

座閥式液控卸荷閥

液壓原理圖

聯系我們

展開全部

收起全部

  • 技術特性

    在穩態時,油液從②口到③口封閉,直到②口壓力達到預定的彈簧設定,或者①口受

    到了外部先導油作用。此時,允許流量從②口流向③口。因彈簧腔連接③口,③口的

    背壓將直接按 (1:1) 疊加到閥設定值上。

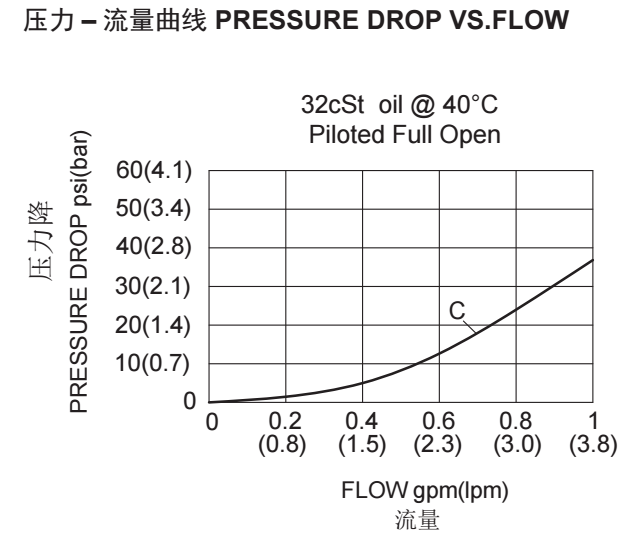

  • 技術曲線


  • 技術參數

    工作壓力
    210bar
    流量
    3.8L/min
    插孔
    10-3
    過濾
    參考《油液清潔度》
    內泄漏
    ① to ②:2drops/min(滴/分)max.at 210bar
    彈簧調壓范圍
    20.7 to 103bar;Preset(預設定): 62bar
    103 to 207bar;Preset(預設定):155bar
    溫度
    -40oF to +250oF(-40oC to +120oC)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)
    閥塊材料
    6061-T6鋁,允許使用最大壓力207bar,鋼和球鐵允許使用最大壓力350bar
