技術特性

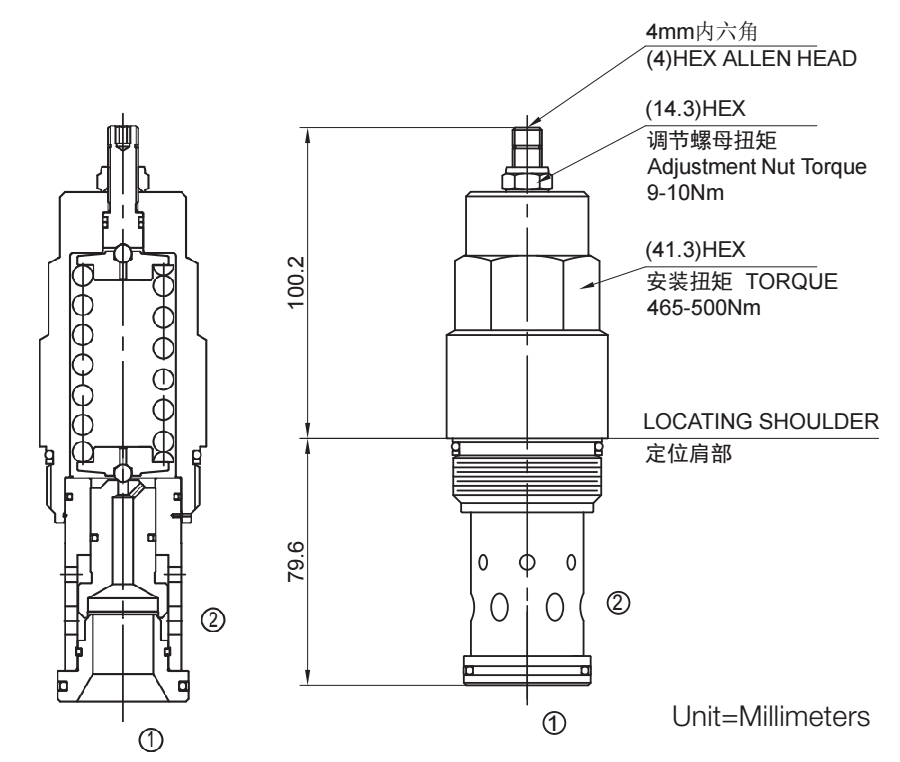

此閥為常閉壓力限制閥，常用來保護液壓元件，以防止其受瞬態壓力的沖擊。當壓力
在進口（油口①）達到閥的設定值，閥開始向油箱（油口②）溢流，節流以限制壓力
上升。此類閥調節平穩、噪聲小，基本為零泄漏，抗油污能力強，防堵塞并且響應速
度快。
-

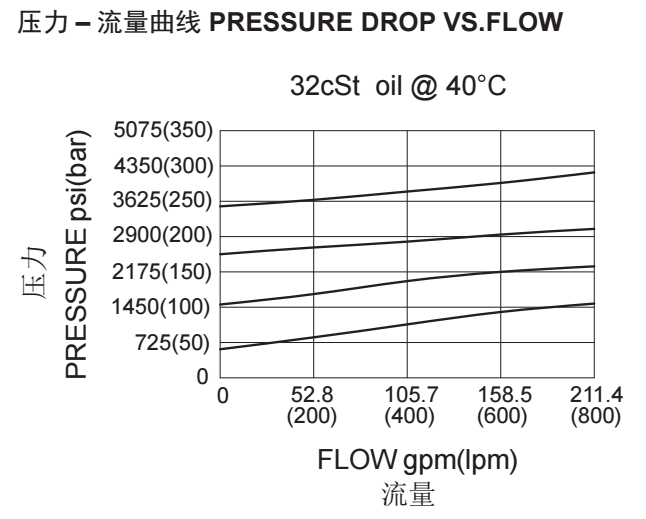

技術曲線
-
技術參數

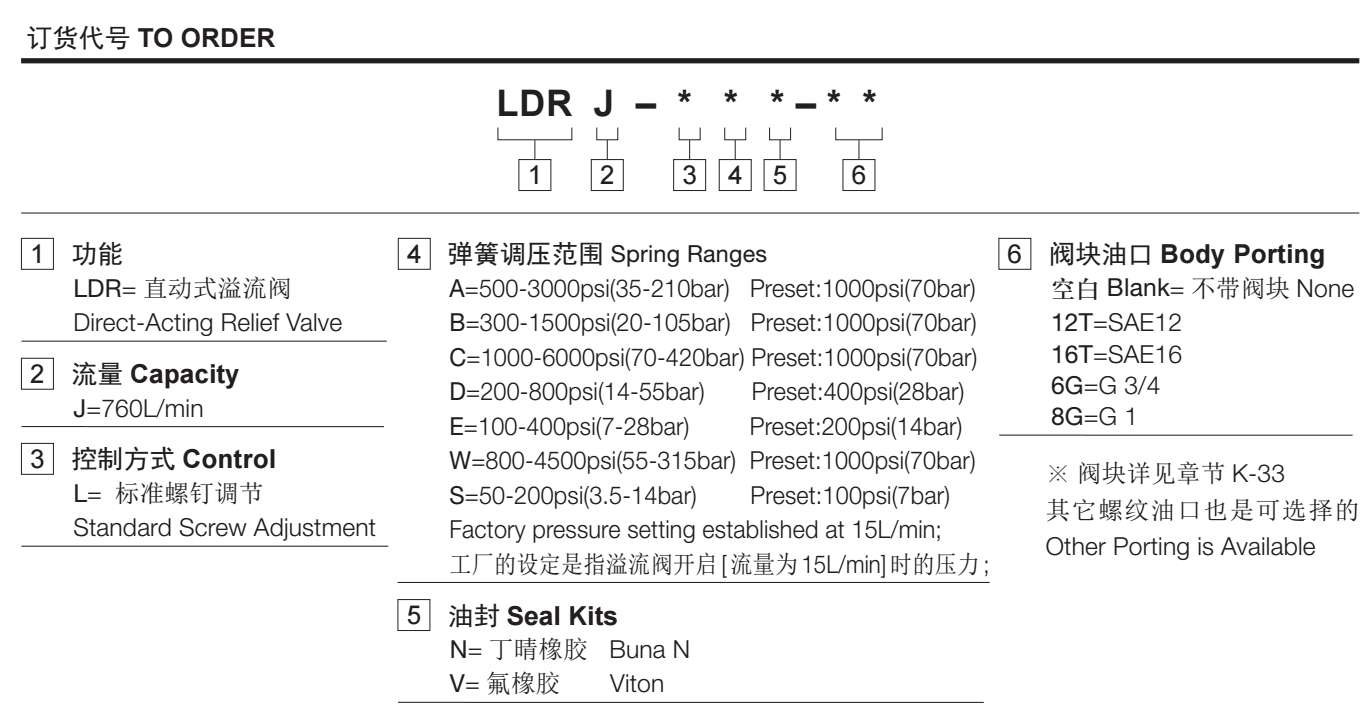

工作壓力350bar流量請查看《壓力-流量曲線圖》插孔SUN T-18A過濾參考《油液清潔度》內泄漏10drops/min(滴/分)閉合壓力>80% of setting pressure(設定壓力)彈簧調壓范圍A 35-210bar；Preset（預設定）：70bar
B 20-105bar；Preset（預設定）：70bar
C 70-420bar；Preset（預設定）：70bar
D 14-55bar；Preset（預設定）：28bar
E 7-28bar；Preset（預設定）：14bar
W 55-315bar；Preset（預設定）：70bar
S 3.5-14bar；Preset（預設定）： 7bar溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar -
